HDMI, VGA, DVI, DP, MINI DP, AV dan lain-lain peralatan audio-visual spesifikasi antara muka

Tahun kebelakangan ini pembangunan peralatan audio-visual yang adalah sangat cepat, definisi tinggi pemain, pemain rangkaian, Blu-ray player, 3D pemain dan sebagainya tidak berkesudahan. Tidak kira bagaimana fungsi perubahan dalam peralatan audio-visual, dan Tujuannya yang asas adalah untuk keperluan orang-orang, untuk memenuhi peopleand #39; s keperluan. Ciri-ciri baru, ciri-ciri antaramuka yang baru dalam produk audio-visual tidak boleh memenuhi peopleand #39; s hiburan masa mula bersiaran. Apabila kuno sebagai andquot; RCAandquot; 1080P HD hiburan tidak boleh memenuhi standard, generasi baru mengambil alih pada input HDMI antara muka akan tugas penghantaran video definisi tinggi. Artikel ini menerangkan beberapa biasa parameter terperinci video dan audio antara muka.

1. HDMI antaramuka

Antara muka HDMI biasa mempunyai tiga kategori, seperti yang digambarkan.
1. HDMI A jenis: HDMI antara muka piawai, lebar 15MM, ketinggian kira-kira 5MM;
2. HDMI C jenis: Mini HDMI Interface, lebar 10.5 MM, ketinggian kira-kira 2.5 mm;
3. HDMI D jenis: HDMI mikro antara muka lebar 6MM, ketinggian kira-kira 2.3 MM, telefon bimbit dan lain-lain antara muka peranti digital definisi tinggi.

2. DP / DVI antara muka

DP DVI.jpg 1. standard DP antaramuka: lebar 17MM, ketinggian kira-kira 6.3 mm;
Antara muka 2.DVI-D: DVI 24 + 1 antara muka, lebar 24MM, ketinggian kira-kira 7.8 MM, DVI-D hanya boleh menghantar isyarat digital;
3.DVI-saya antara muka: port DVI 24 + 5, lebar 24MM, ketinggian kira-kira 7.8 MM, DVI-saya boleh menghantar digital dan analog isyarat boleh digunakan untuk digital kepada analog memeluk DVI VGA.

3. Apple siri antaramuka

Antara muka bersiri Apple terbahagi kepada tiga jenis, digambarkan di atas.
1. Mini DP antaramuka: lebar 7.6 MM, ketinggian kira-kira 4.6 mm. Mini DP antaramuka merupakan protokol antara muka DP, penukaran sistem;

2.ThunderBolt: kilat antara muka lebar 7.6 MM, ketinggian kira-kira 4.6 mm. Antara muka hijau United Mini DP sempurna sesuai dengan antara muka kilat;
3. Mini DVI antaramuka: lebar 11.3 MM, ketinggian kira-kira 7 mm.

4. VGA AV analog antaramuka


1. VGA antara muka: standard VGA penyambung perempuan 15 cahaya selamat, lebar 15.8 MM, ketinggian kira-kira 7.8 mm;

2. antara muka video komposit AV: bertanda merah dan putih dan kuning, merah dan putih kiri dan kanan saluran audio penghantaran, penghantaran video kuning kecerahan dan isyarat perbezaan warna, jadi dipanggil Komposit;

3. komponen antaramuka: Y / Pb / garis hijau Pr. (Y), kilauan isyarat transmisi, line biru dan merah (Pb dan Pr) adalah penghantaran isyarat perbezaan warna;

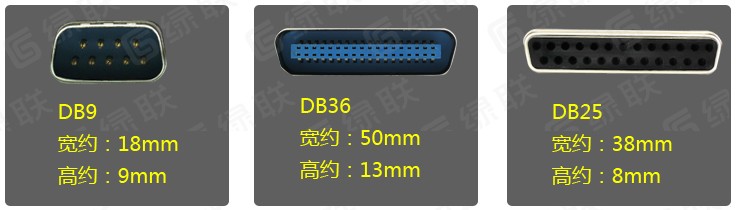

5. DB antaramuka

D jenis antaramuka adalah data antara muka yang biasa pada komputer, kerana berbentuk seperti huruf D, oleh kerana itu dinamakan.
1. DB9: lebar 18MM, ketinggian kira-kira 9MM, iaitu, sesebuah komunikasi bersiri antara muka RS232 DB9 pin penyambung;
2. DB25: 38MM lebar, ketinggian kira-kira 8MM, lubang pencetak selari LPT 25--DB25

3. DB36: 50MM lebar, ketinggian kira-kira 13MM, pencetak selari 36-pin

6. siri audio antara muka

7. USB Interface

USB 2.0 biasa antara muka: standard USB interface, antaramuka Mini USB, antara muka USB mikro;
Antaramuka biasa USB 3.0: standard antara muka USB 3.0, antara muka mikro USB 3.0.
